空压机变频节能改造解决方案

文章出处:admin 人气:发表时间:2017-11-16 17:05

一、空压机行业分析

  据调查:全国每年有180亿元的空压机市场,有超过400万台的空压机在工作,22kW以上功率等级的空压机超过100万台,22kW以下中小空压机以活塞式为主,年新增数十万台。

  空压机一般按工厂最大负荷加10-20%余量设计,另外工厂实际需求存在季节性及时间性波动,也导致用气量波动较大,所以空压机多数时间并非满载运行,节能空间很大。

  空压机的用电量约占全部工业用电设备的9%,节能降耗利国利民。

  国家提供专项资金大力扶持节能降耗,这也进一步推动了空压机等产业的升级。变频空压机也越来越为广大用户接受,已经成为未来的主流发展方向。

二、传统工频空压机的问题

  传统空压机工作图(见图1)

空压机节能改造

  传统空压机的问题:

  1、电能浪费严重

  传统的加卸载式空压机,能量主要浪费在:

  1)加载时的电能消耗

  在压力达到所需工作压力后,传统控制方式决定其压力会继续上升直到卸载压力。在加压过程中,一定会产生更多的热量和噪音,从而导致电能损失。另一方面,高压气体在进入气动元件前,其压力需要经过减压阀减压,这一过程同样耗能。

  2)卸载时电能的消耗

  当达到卸载压力时,空压机自动打开卸载阀,使电机空转,造成严重的能量浪费。空压机卸载时的功耗约占满载时的30%~50%,可见传统空压机有明显的节能空间。

  2、工频启动冲击电流大

  主电机虽然采用Y-△减压起动,但起动电流仍然很大,对电网冲击大,易造成电网不稳以及威胁其它用电设备的运行安全。对于自发电工厂,数倍的额定电流冲击,可能导致其它设备异常。

  3、压力不稳,自动化程度低

  传统空压机自动化程度低,输出压力的调节是靠对加卸载阀、调节阀的控制来实现的,调节速度慢,波动大,精度低,输出压力不稳定。

  4、设备维护量大

  空压机工频启动电流大,高达5~8倍额定电流,工作方式决定了加卸载阀必然反复动作,部件易老化,工频高速运行,轴承磨损大,设备维护量大。

  5、噪音大

  持续工频高速运行,超过所需工作压力的额外压力,反复加载、卸载,都直接导致工频运行噪音大。

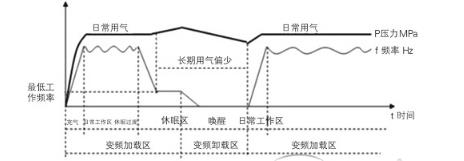

  三、变频器空压机的优点(见图2)

空压机变频改造

  节能

  节能原理:变频调速系统以输出压力作为控制对象,由变频器,压力传感器、电机组成闭环恒压控制系统,工作压力值可由操作面板直接设置,现场压力由传感器来检测,转换成4~20mA电流信号后反馈到变频器,变频器通过内置PID进行比较计算,从而调节其输出频率,达到空压机恒压供气和节能的目的。变频节能表现在:

  1、变频器通过调整电机的转速来调整气体流量,使电机的输出功率与流量需求成正比,保持电机高效率工作,功率因数高,无功损耗小,节电效果明显;

  2、按严格的EMS标准设计,高速低耗的IGBT以及采用了高效的失量控制算法,使得V&T变频器谐波失真和电机的电能损耗最小化;

  3、自动快速休眠使得空载时间变短,电机完全停止,最大程度节能。无冲击启动及低频大转矩特性保证变频器随时带载起停。

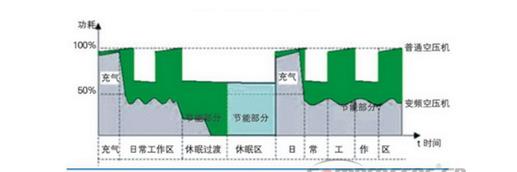

  节能空间

  灰色:变频空压机功耗曲线

  绿色:节能部分A,变频空压机比普通空压机节省的能量

  浅蓝色:节能部分B,变频空压机可能节省的能量。B为当变频空压机已进入空久停机休眠阶段,而普通空压机没有进入休眠时,变频空压机节省的能量。如果变频空压机也没有进入休眠,则B=0。

  刚启动或休眠后启动时,普通空压机和变频空压机均运行在额定功率附近。因此变频空压机可以保证充气的快速性(见图3)。

空压机变频节能

  1、启动电流小,对电网无冲击

  变频器可使电机起动、加载时的电流平缓上升,没有任何冲击;可使电机实现软停,避免发生电流造成的危害,有利于延长设备的使用寿命;

  2、输出压力稳定

  采用变频控制系统后,可以实时监测供气管路中气体的压力,使供气管路中的气体的压力保持恒定,提高生产效率和产品质量;

  3、设备维护量小

  空压机变频启动电流小,小于2倍额定电流,加卸载阀无须反复动作,变频空压机根据用气量自动调节电机转速。运行频率低,转速慢,轴承磨损小,设备使用寿命延长,维护工作量变小。

  4、噪音低

  变频根据用气需要提供能量,没有太多的能量损耗,电机运转频率低,机械转动噪音因此变小。由于变频以调节电机转速的方式,不用反复加载、卸载,频繁加卸载的噪音也没有了,持续加压,气压不稳产生的噪音也消失了。

  总之,采用变频恒压控制系统后,不但可节约一笔数目可观的电力费用,延长压缩机的使用寿命,还可实现恒压供气的目的,提高生产效率和产品质量。
